Застосування:

Канальні електричні нагрівачі Vents НК 100-1,6-1 призначені для ефективного підігріву повітря припливу в системах вентиляції круглого перерізу. Ці нагрівачі широко застосовуються в системах опалення, вентиляції та кондиціювання повітря у різних типах приміщень.

Конструкція:

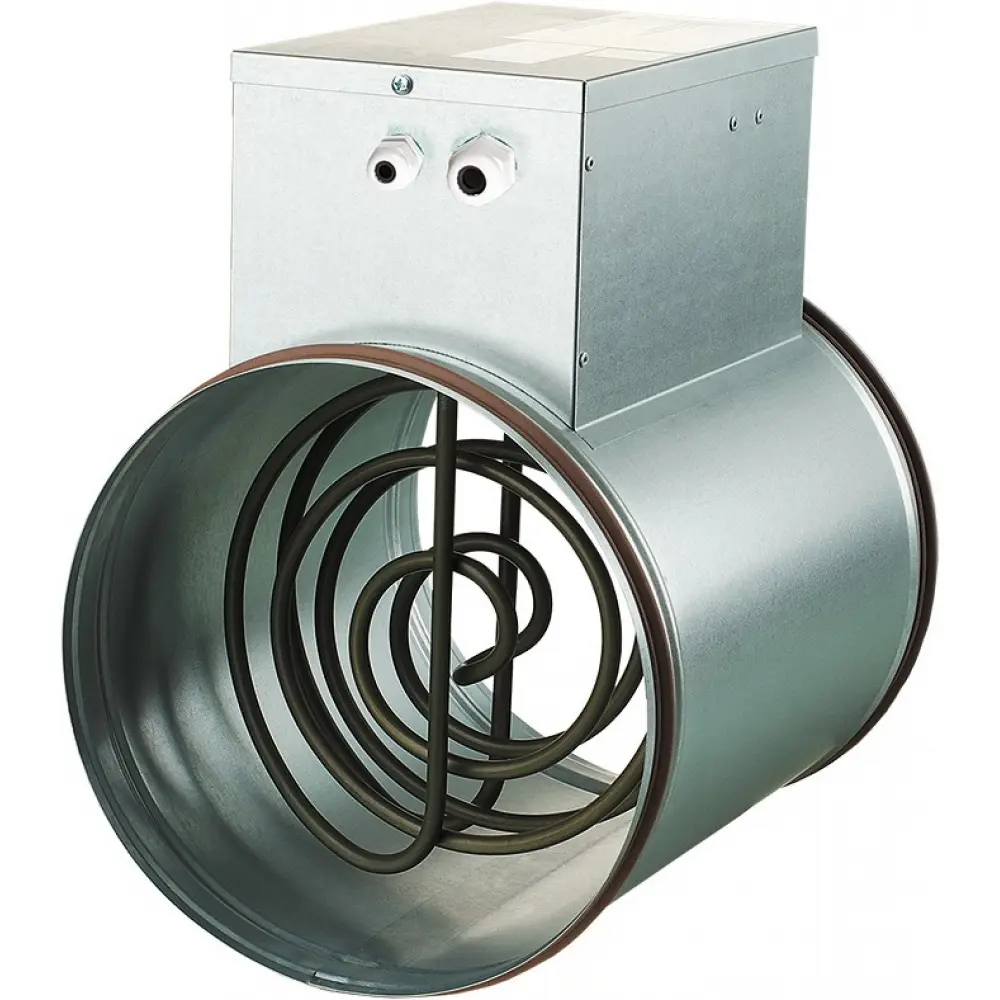

Корпус та комутаційна коробка нагрівачів виготовлені з оцинкованої сталі, що забезпечує високу міцність та довговічність конструкції. Нагрівальні елементи виконані з нержавіючої сталі, забезпечуючи стійкість до корозії та тривалий термін служби.

Для забезпечення герметичного з'єднання з повітропроводами, нагрівачі оснащені гумовими ущільнювачами, що сприяє запобіганню витоку тепла та забезпечує ефективність підігріву повітря.

До кожного типорозміру передбачено кілька варіантів потужності. Підвищення потужності досягається установкою нагрівачів послідовно один за одним. У разі трифазних нагрівачів їх з'єднання здійснюється за схемою "зірка", що забезпечує ефективне та надійне функціонування системи підігріву повітря.

Два ступені захисту від перегріву

• основний захист із автоматичним перезапуском (температура спрацьовування +50°С). Після охолодження термостат автоматично замикає керуючий ланцюг нагрівача.

• аварійний захист із ручним перезапуском (температура спрацьовування +90°С). У разі спрацювання живлення на нагрівач можна подати лише після ручного скидання аварії.

Монтаж:

1. Закріплення на повітропроводах:
   • Використовуйте хомути для надійного закріплення нагрівача на круглих повітроводах.
   • Зверніть увагу на стрілку на калорифері, що вказує напрямок руху повітря. Встановіть нагрівач з урахуванням правильного напрямку.
2. Положення монтажу:
   • Нагрівач можна встановлювати в будь-якому положенні, за винятком електрощита внизу, щоб запобігти затіканню конденсату та замиканню електропроводки.
3. Рівномірний розподіл повітряного потоку:
   • Рекомендується встановлювати так, щоб повітряний потік був рівномірно розподілений по всьому перерізу. Це забезпечить ефективний розподіл тепла у приміщенні.
4. Фільтрування:
   • Встановіть повітряний фільтр перед нагрівачем, щоб захистити нагрівальні елементи від забруднення.
5. Відстань до інших елементів:
   • Відстань, що рекомендується, між нагрівачем та іншими елементами системи повинна бути не менше двох приєднувальних діаметрів.

Використання:

1. Режими роботи:

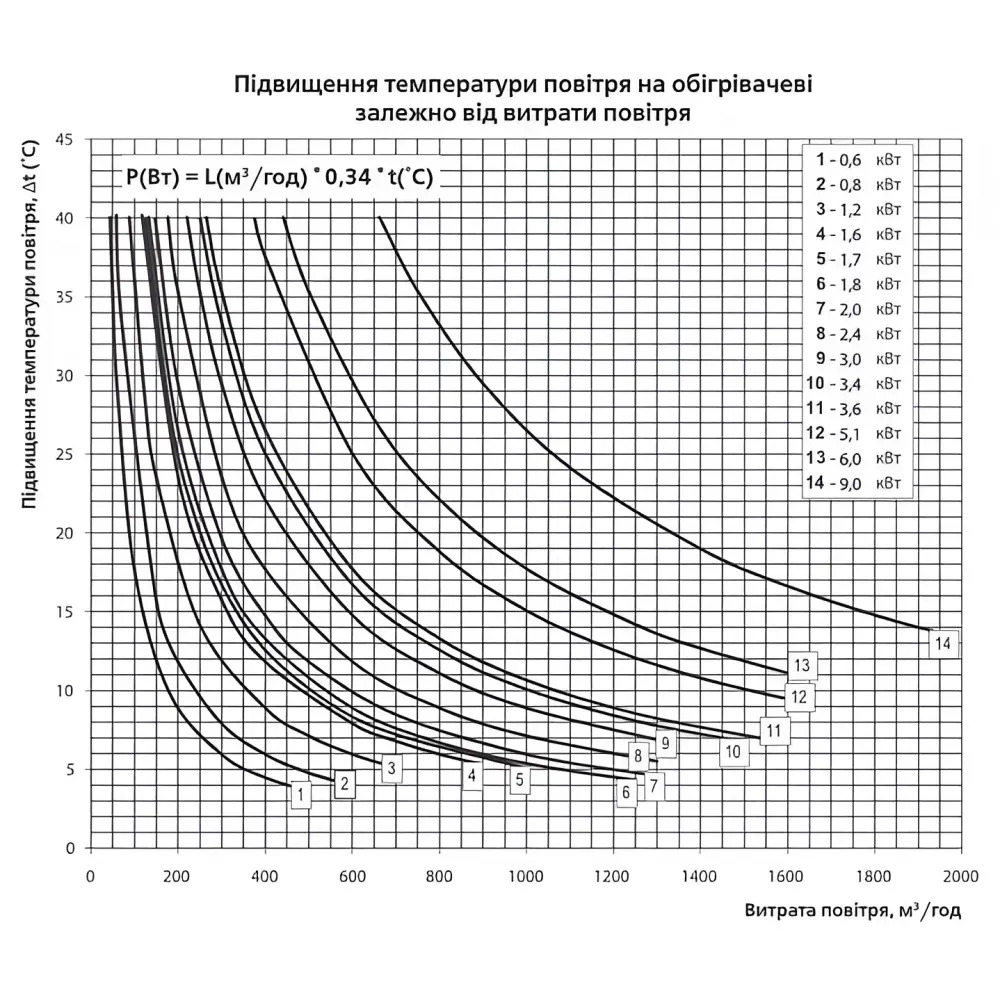

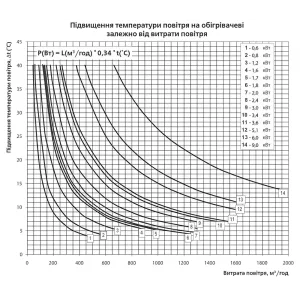

   • Нагрівачі призначені для роботи при мінімальній швидкості повітряного потоку 1,5 м/с та максимальній робочій температурі повітря, що виходить 40°С.
2. Регулювання вентилятора:
   • За допомогою регулятора обертів вентилятора забезпечте мінімальну витрату повітря через нагрівач. Не подавайте напругу живлення на нагрівач при відключеному вентиляторі.
3. Система автоматики:
   • Рекомендується застосовувати систему автоматики для комплексного керування та захисту:
     • Автоматичне регулювання потужності та температури нагрівання повітря.
     • Відстеження стану фільтра за допомогою датчика диференціального тиску.
     • Блокування подачі живлення при зупинці припливного вентилятора або зниження швидкості потоку повітря.
     • Відключення системи вентиляції з продувкою ТЕНів нагрівача під час спрацьовування вбудованих термостатів захисту від перегріву.
