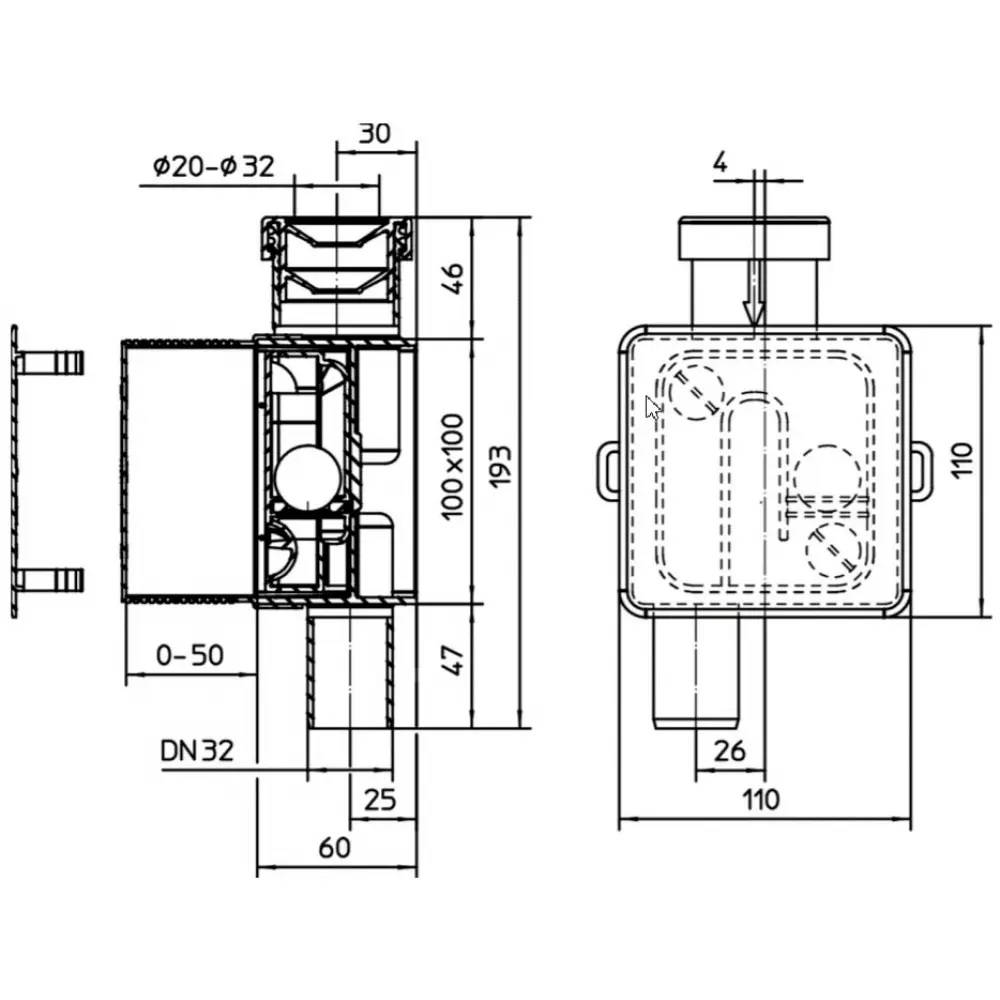

Вбудований сифон для збору дренажу від кондиціонерів, вертикальний, з гідрозатвором висотою 50 мм і механічним пристроєм, що не запускає запах з каналізації при висиханні води в гідрозатворі, з декоративною кришкою і будівельною заглушкою. Вхідний патрубок з еластичною прокладкою для під'єднання труб Ø20-Ø32 мм, випускний патрубок DN32.

Комплектація:

• Корпус сифона 100х100х60 мм із ПП.
• Знімна касета з гідрозатвором заввишки 50 мм і механічним пристроєм, що запахозапирає – кулькою, з АБС.
• Будівельна заглушка, що підрізається за розміром із ПП.
• Декоративна кришка 110х110 мм із пружинними затискачами для кріплення в корпусі трапу з АБС.

Принцип дії:

При зливі дренажу від кондиціонерів вода проходить через касету, що знімається, герметично з'єднану з корпусом за допомогою еластичних ущільнювальних прокладок. Касета має гідрозатвор висотою 50 мм і механічний запахозапірний пристрій у вигляді кульки, який при висиханні гідрозатвора не пропускає запахи з каналізації.

Особливості монтажу:

1. Корпус сифона з будівельною заглушкою монтується у заглибленні стіни. !

Відстань по вертикалі від випускного патрубка кондиціонера до сифону HL138 має бути не менше ніж 200 мм.

2. До вхідного та випускного патрубка приєднуються трубопроводи.

3. Перед закладенням трубопроводів провести гідравлічні випробування відповідно до п. 4.15 СНіП 3.05.01-85 «внутрішні санітарно-технічні системи».

4. Після проведення випробування та завершення обробки стіни будівельна заглушка відрізається врівень до поверхні стіни та сифон закривається декоративною кришкою.

Обслуговування:

1. Зняти декоративну кришку.

2. Вийняти з корпусу сифона касету з гідрозатвором та механічним запірним пристроєм. Вода в гідрозатворі залишається всередині касети.

3. Промити касету або при сильному забрудненні замінити її.

4. Встановити декоративну кришку.
