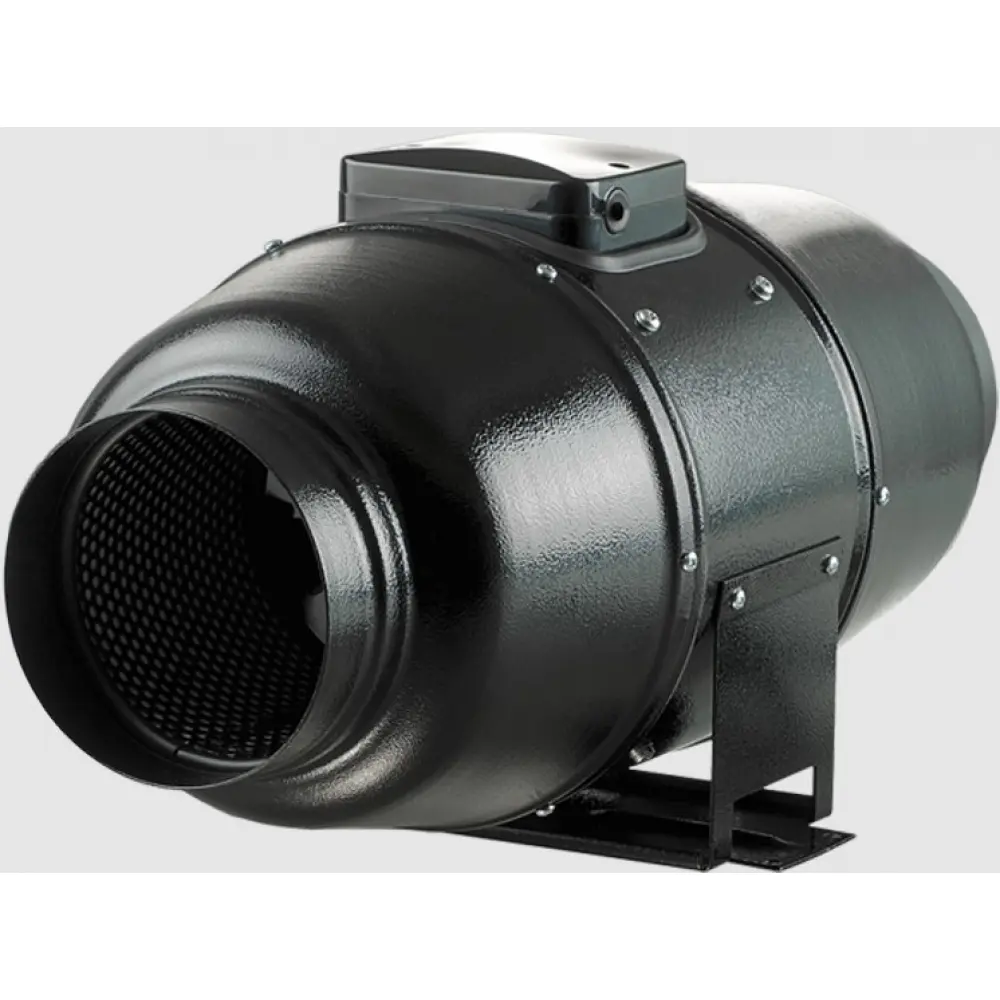

Канальний вентилятор Vents ТТ Сайлент-М 100 призначений для використання в системах припливно-витяжної вентиляції в комерційних та промислових приміщеннях, де важливо забезпечити низький рівень шуму, таких як бібліотеки, конференц-зали, навчальні заклади, дитячі садки та інші.

Основні характеристики вентиляторів ВЕНТС ТТ Сайлент-М:

• Шумоізольований корпус: Спеціальний корпус забезпечує безшумну роботу вентилятора за високих аеродинамічних характеристик.
• Широкі технічні параметри: Вентилятори поєднують високі технічні параметри осьових та відцентрових вентиляторів, забезпечуючи потужний повітряний потік та високий тиск.
• Використання: призначений для використання в системах вентиляції різних приміщень з підвищеними вимогами до рівня шуму.

КОНСТРУКЦІЯ.

• Зовнішній корпус виготовляється із сталі з полімерним покриттям.
• Внутрішня перфорація корпусу пропускає звукові хвилі, спрямовуючи їх під певним кутом на шар шумопоглинаючого матеріалу.
• Шумо- та теплоізоляція корпусу виконана з шару мінеральної вати завтовшки 50 мм.
• Спеціальна перфорація корпусу та шумопоглинаючий матеріал забезпечують згасання звуку у широкому діапазоні частот.
• Внутрішній корпус та крильчатка виготовляються з високоякісного та міцного пластику.

• Завдяки конічній формі крильчатки та спеціально спрофільованим лопатям, кругова швидкість повітряного потоку збільшується, забезпечуючи більш високий тиск та продуктивність у порівнянні зі звичайними осьовими вентиляторами.
• Дифузор, спеціально спроектована крильчатка та направляючий апарат на виході корпусу вентилятора, розподіляють повітряний потік таким чином, що забезпечується оптимальне поєднання характеристик – висока продуктивність та підвищений тиск при низькому рівні шуму.
• Корпус вентилятора оснащений зовнішньою герметичною клемною коробкою для підключення електроживлення.

ЕЛЕКТРОДВИГУН.

• Використовуються високоефективні однофазні двошвидкісні двигуни з низьким енергоспоживанням.
• Для захисту від перевантаження двигуни вентиляторів оснащені запобіжниками.
• Підшипники кочення забезпечують тривалий термін служби (близько 40 000 годин безперервної роботи).
• Клас захисту двигуна – IPX4.

РЕГУЛЮВАННЯ ШВИДКІСТЬ.

• Управління двошвидкісним двигуном може здійснюватися за допомогою вбудованого перемикача (опція "В") або зовнішнього перемикача для багатошвидкісних вентиляторів (придбаються окремо).

Вентилятор ТТ Сайлент-М із трипозиційним перемикачем швидкостей.

• Можливе плавне регулювання швидкості за допомогою вбудованого регулятора (опція "П"), зовнішнього симісторного або автотрансформаторного регулятора (придбаваються окремо) при підключенні його до клеми максимальної швидкості двигуна.
• Моделі з опцією "Т" оснащуються регульованим таймером із діапазоном затримки відключення від 2 до 30 хвилин.

Вентилятор ТТ Сайлент-М із вбудованим регулятором швидкості.

МОНТАЖ.

• Вентилятори можуть встановлюватися на початку, усередині або в кінці системи повітроводів.
• Дозволяється монтаж під будь-яким кутом по осі вентилятора.
• В одній системі можливе встановлення кількох вентиляторів паралельно (для збільшення продуктивності) або послідовно (для збільшення робочого тиску).
• Корпус вентилятора оснащений кронштейнами для підлогового, настінного чи стельового монтажу.

Приклад монтажу вентилятора Вентс ТТ

Приклад 1 : Встановлення вентилятора у витяжній системі ванної кімнати

Приклад 2: Встановлення вентилятора у складі витяжної системи офісного приміщення

Приклад 3: Установка двох вентиляторів паралельно для збільшення продуктивності у витяжній системі складського приміщення
