Відцентровий вентилятор Вентилятор Вентс ВНВ-1Е 80 призначений для монтажу всередину стіни в корпус біля витяжної шахти на етапі ремонтних робіт. Після ремонту в корпусі встановлюється вентиляторний блок та лицьова панель. Ця модель використовується для витяжної вентиляції ванної кімнати, туалету або кухні квартир багатоповерхових будинків. Витяжний вентилятор оснащений відцентровим робочим колесом, що робить його здатним "продавлювати" повітропроводи з високим опором та довжиною.

Для захисту обладнання від забруднення встановлено фільтр класу G4.

Ця модель обладнана пластиковою крильчаткою.

Технічні характеристики

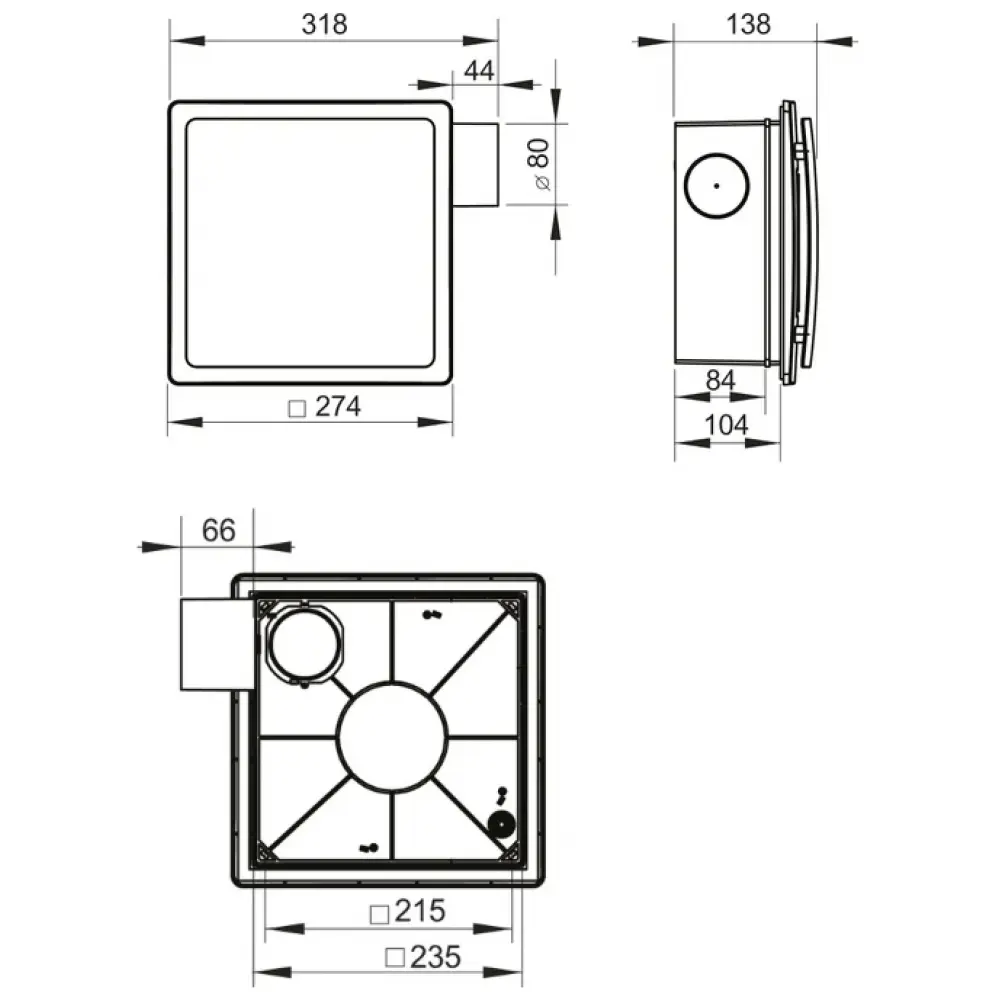

Габаритні розміри

Протипожежний корпус КП 80

Пластиковий корпус КВ 80

Застосування

• призначений для постійної чи періодичної витяжки у ванній, туалеті чи кухні.
• Встановлюється у стіну та з'єднується з витяжною шахтою за допомогою патрубка та гнучкого повітроводу.

Конструкція

• Зворотний гравітаційний клапан перекриває канал при вимкненій вентиляції.
• Блок з вентилятором встановлюється у пластиковий корпус, що вбудовується усередину стіни.
• Лицьова панель виконана з високоякісного та міцного АБС пластику, стійкого до ультрафіолету.
• Фільтр із поліестерових волокон із класом очищення G4 призначений для захисту обладнання від забруднення.
• Відцентрова крильчатка забезпечує високий тиск та низький рівень шуму вентилятора.
• Видалення повітря відбувається через щілину між корпусом та лицьовою плоскою панеллю вентилятора.
• До корпусу блок кріпиться за допомогою фіксаторів.

Двигун

• Надійний однофазний двигун із низьким енергоспоживанням. Ця модель обладнана двошвидкісним двигуном.
• Обладнаний підшипниками кочення, що підвищує термін служби вентилятора.
• призначений для безперервної роботи та не вимагає обслуговування.
• Турбіна проходить динамічну балансування задля досягнення точних робочих характеристик і низького рівня шуму.

Управління

Увімкнення та вимкнення вентиляції, вибір продуктивності рекомендується проводити за допомогою перемикача. Виберіть під час замовлення перемикач.

Також ви можете вмикати та вимикати вентилятор зовнішнім вимикачем без регулювання продуктивності. У такому разі може бути підключена лише одна зі швидкостей, на якій і працюватиме вентилятор.

Двошвидкісне регулювання

Для цієї моделі підходить перемикач Вентс П2-1-300.

Плавне регулювання продуктивності.

Можливе використання тиристорного регулювальника швидкості PC-1-300. У цьому випадку регулятор підключається до клеми максимальної швидкості.

Монтаж

Побутовий відцентровий вентилятор підходить для внутрішньостінного монтажу. При віддаленому розміщенні вентиляційної шахти можливе використання гнучкого повітроводу діаметром 80 мм. Під'єднання повітроводу до вихідного фланця вентилятора здійснюється за допомогою хомута.

У процесі будівництва монтують корпус вентилятора, який підключається до основного вентиляційного каналу.

Електричні кабелі для з'єднання вентиляційної установки прокладаються через відведений для цього отвір у корпусі. Щоб захистити корпус від забруднення, його зовнішню частину прикривають захисною кришкою, що йде в наборі. Після завершення всіх робіт цю кришку знімають, а всередину корпусу вставляють вентиляційний модуль ВНВ та приєднують до готової проводки.

Рекомендовані відстані при різних варіантах монтажу
